TP2



TUGAS PENDAHULUAN MODUL 3 PERCOBAAN 2 KONDISI 4

Modul 3 Komunikasi

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Rangkaian Simulasi dan Prinsip Kerja

3. Flowchart dan Listing Program

4. Kondisi

5. Video Simulasi

6. Download File



1. Prosedur [kembali]

• Buatlah rangkaian sesuai dengan kondisi yang telah dipilih
• Buat Program pada software Arduino IDE
• Masukkan program yang telah dibuat pada software Arduino IDE sebagai library Arduino
• Jalankan rangkaian, sesuai dengan kondisi yang diinginkan

2. Rangkaian Simulasi dan Prinsip Kerja [kembali]

a. Rangkaian Simulasi

Gambar Rangkaian Sebelum Disimulasikan

b. Prinsip Kerja

Pada modul 3, percobaan 2, kondisi 4, kami menggunakan saklar DIP sebagai masukan dan dua segmen tujuh segmen sebagai keluaran.

Selain itu juga menggunakan 2 modul, pertama Arduino master sebagai pemberi perintah dan Arduino Slave sebagai penerima/pelaksana perintah.

Master Arduino terhubung ke input saklar DIP dan Arduino Slave terhubung ke output tujuh segmen ganda.

Pada pengujian ini komunikasi SPI yang digunakan ditandai dengan pin MOSI, MISO, SCLK, SS/CS pada kedua modul yang dihubungkan bersama.

Sesuai syarat yang dibutuhkan, jika ada 3 saklar yang aktif, hitung dari 1 sampai 9 pada nomor 1 lalu pindah ke nomor 2, sesuai

   if (Slavereceived == 3){

    for(i=0; i<100; i+=10){

      setAngka(i);

      delay(100);

    }

    for(i=0; i<10; i++){

      setAngka(i);

      delay(100);

    }

Selanjutnya sesuai dengan kondisi kedua yang diminta, 4 switch aktif maka counting 1-9 pada digit 2 lalu pindah pada digit 1, dimana hal ini sesuai dengan program yang telah kita inputkan pada arduino

  if (Slavereceived == 4){

    for(i=0; i<10; i++){

      setAngka(i);

      delay(100);

    }

    for(i=0; i<100; i+= 10){

      setAngka(i);

      delay(100);

    }

3. Flowchart dan Listing Program [kembali]

a. Listing Program

Arduino Master

//Master Arduino

#include<SPI.h> //Library for SPI

int dip[] = {2,3,4,5,6,7,8,9};

int dipvalue[] = {};

void setup (){

 Serial.begin(9600); //Starts Serial Communication at Baud Rate 115200

 for(int i = 0; i < 8; i++){

 pinMode(dip[i], INPUT_PULLUP);

 }

 SPI.begin(); //Begins the SPI commnuication

 SPI.setClockDivider(SPI_CLOCK_DIV8); //Sets clock for SPI communication at 8 (16/8=2Mhz)

 digitalWrite(SS,HIGH); // Setting SlaveSelect as HIGH (So master doesnt connnect with slave)

}

void loop(void){

 byte Mastersend;

 int sw_on = 0;

 for(int i = 0; i < 8; i++){

 dipvalue[i] = digitalRead(dip[i]);

 sw_on = dipvalue[0] + dipvalue[1] + dipvalue[2] + dipvalue[3] + dipvalue[4] + dipvalue[5] + dipvalue[6] + dipvalue[7];

 }

 digitalWrite(SS, LOW); //Starts communication with Slave connected to master

 Mastersend = sw_on;

 Serial.println(Mastersend);

 SPI.transfer(Mastersend); //Send the mastersend value to slave also receives value from slave

 delay(1000);

}

Arduino Slave

//Slave Arduino:

#include<SPI.h>

#define a 2

#define b 3

#define c 4

#define d 5

#define e 6

#define f 7

#define g 8

#define digit1 A1

#define digit2 A2

volatile boolean received = false;

volatile byte Slavereceived;

int satuan, puluhan, i;

void setup(){

 Serial.begin(9600);

 pinMode(a, OUTPUT);

 pinMode(b, OUTPUT);

 pinMode(c, OUTPUT);

 pinMode(d, OUTPUT);

 pinMode(e, OUTPUT);

 pinMode(f, OUTPUT);

 pinMode(g, OUTPUT);

 pinMode(digit1, OUTPUT);

 pinMode(digit2, OUTPUT);

 SPCR |= _BV(SPE); //Turn on SPI in Slave Mode

 SPI.attachInterrupt(); //Interuupt ON is set for SPI commnucation

}

ISR (SPI_STC_vect){ //Inerrrput routine function

 Slavereceived = SPDR; // Value received from master if store in variable slavereceived

 received = true; //Sets received as True

}

void loop(){

 Serial.println(Slavereceived);

 if(received){//Logic to SET LED ON OR OFF depending upon the value recerived from master

  if (Slavereceived == 4){

    for(i=0; i<10; i++){

      setAngka(i);

      delay(100);

    }

    for(i=0; i<100; i+= 10){

      setAngka(i);

      delay(100);

    }

  }

   if (Slavereceived == 3){

    for(i=0; i<100; i+=10){

      setAngka(i);

      delay(100);

    }

    for(i=0; i<10; i++){

      setAngka(i);

      delay(100);

    }

  }

 delay(1000);

 }

}

void angka(int xx){

  if(xx==0){

  digitalWrite(a,HIGH);

  digitalWrite(b,HIGH);

  digitalWrite(c,HIGH);

  digitalWrite(d,HIGH);

  digitalWrite(e,HIGH);

  digitalWrite(f,HIGH);

  digitalWrite(g,LOW);

  }

  if(xx==1){

  digitalWrite(a,LOW);

  digitalWrite(b,HIGH);

  digitalWrite(c,HIGH);

  digitalWrite(d,LOW);

  digitalWrite(e,LOW);

  digitalWrite(f,LOW);

  digitalWrite(g,LOW);

  }

  if(xx==2){

  digitalWrite(a,HIGH);

  digitalWrite(b,HIGH);

  digitalWrite(c,LOW);

  digitalWrite(d,HIGH);

  digitalWrite(e,HIGH);

  digitalWrite(f,LOW);

  digitalWrite(g,HIGH);

  }

  if(xx==3){

  digitalWrite(a,HIGH);

  digitalWrite(b,HIGH);

  digitalWrite(c,HIGH);

  digitalWrite(d,HIGH);

  digitalWrite(e,LOW);

  digitalWrite(f,LOW);

  digitalWrite(g,HIGH);

  }

  if(xx==4){

  digitalWrite(a,LOW);

  digitalWrite(b,HIGH);

  digitalWrite(c,HIGH);

  digitalWrite(d,LOW);

  digitalWrite(e,LOW);

  digitalWrite(f,HIGH);

  digitalWrite(g,HIGH);

  }

  if(xx==5){

  digitalWrite(a,HIGH);

  digitalWrite(b,LOW);

  digitalWrite(c,HIGH);

  digitalWrite(d,HIGH);

  digitalWrite(e,LOW);

  digitalWrite(f,HIGH);

  digitalWrite(g,HIGH);

  }

  if(xx==6){

  digitalWrite(a,HIGH);

  digitalWrite(b,LOW);

  digitalWrite(c,HIGH);

  digitalWrite(d,HIGH);

  digitalWrite(e,HIGH);

  digitalWrite(f,HIGH);

  digitalWrite(g,HIGH);

  }

  if(xx==7){

  digitalWrite(a,HIGH);

  digitalWrite(b,HIGH);

  digitalWrite(c,HIGH);

  digitalWrite(d,LOW);

  digitalWrite(e,LOW);

  digitalWrite(f,LOW);

  digitalWrite(g,LOW);

  }

  if(xx==8){

  digitalWrite(a,HIGH);

  digitalWrite(b,HIGH);

  digitalWrite(c,HIGH);

  digitalWrite(d,HIGH);

  digitalWrite(e,HIGH);

  digitalWrite(f,HIGH);

  digitalWrite(g,HIGH);

  }

  if(xx==9){

  digitalWrite(a,HIGH);

  digitalWrite(b,HIGH);

  digitalWrite(c,HIGH);

  digitalWrite(d,HIGH);

  digitalWrite(e,LOW);

  digitalWrite(f,HIGH);

  digitalWrite(g,HIGH);

  }

}

void setAngka(int xxx) {

  if (xxx < 10) {

    puluhan = 0;

    satuan = xxx;

  } else if (xxx < 100) {

    puluhan = xxx / 10;

    satuan = xxx % 10;

  }

  digitalWrite(digit1, LOW);

  digitalWrite(digit2, HIGH);

  angka(puluhan);

  delay(50);

  digitalWrite(digit1, HIGH);

  digitalWrite(digit2, LOW);

  angka(satuan);

  delay(50);

}

b. Flow Chart
Arduino Master

Arduino Slave

4. Kondisi [kembali]

Jika 3 switch aktif maka counting 1-9 pada digit 1 lalu pada digit 2, jika 4 switch aktif maka counting 1-9 pada digit 2 lalu pada digit 1.

5. Video Simulasi [kembali]

6. Download File [kembali]

Download HTML klik disini

Download Rangkaian Proteus klik disini

Download Program Arduino Master klik disini

Download Program Arduino Slave klik disini

Download Video klik disini

Download Datasheet 7 segment klik disini

Download Datasheet Arduino klik disini

TP1

TUGAS PENDAHULUAN MODUL 3 PERCOBAAN 1 KONDISI 6

Modul 3 Komunikasi

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Rangkaian Simulasi dan Prinsip Kerja

3. Flowchart dan Listing Program

4. Kondisi

5. Video Simulasi

6. Download File



1. Prosedur [kembali]

• Buatlah rangkaian sesuai dengan kondisi yang telah dipilih
• Buat Program pada software Arduino IDE
• Masukkan program yang telah dibuat pada software Arduino IDE sebagai library Arduino
• Jalankan rangkaian, sesuai dengan kondisi yang diinginkan

2. Rangkaian Simulasi dan Prinsip Kerja [kembali]

a. Rangkaian Simulasi

Gambar Rangkaian Sebelum Disimulasikan

b. Prinsip Kerja

Pada modul 3, percobaan 1 kondisi 6, kami menggunakan 4 saklar pull-down dan 4 saklar pull-up sebagai input dan 8 LED sebagai output.

Selain itu juga menggunakan 2 modul, pertama Arduino master sebagai pemberi perintah dan Arduino Slave sebagai penerima/pelaksana perintah.

Arduino master dihubungkan dengan 8 input saklar dan Arduino slave dihubungkan dengan 8 output berupa LED.

Pada pengujian ini menggunakan komunikasi UART yang ditandai dengan pin Tx Arduino master terhubung ke pin Rx Arduino Slave dan pin Rx Arduino Master terhubung ke pin Tx Arduino Slave.

Sesuai kondisi yang dibutuhkan, ketika 1 saklar pull-down dan 4 saklar pull-up aktif, maka LED on akan aktif sesuai program yang kita masukkan di Arduino.

    if (message == 'R'){

      for(i=0; i<9; i++){

      digitalWrite(led[i], 1);

      digitalWrite(led[i-1], 0);

      delay(100);

      }

maka ketika kondisi ini sesuai maka program akan menyalakan LED satu per satu secara bergantian dan mematikan LED sebelumnya setelah LED berikutnya hidup.

Sesuai dengan kondisi kedua yang diminta, 4 switch pull down dan 1 switch pull up aktif maka akan mengaktifkan blinking led, dimana hal ini sesuai dengan program yang telah kita inputkan pada arduino

    }else if (message == 'B'){

      for(i=0; i<8; i++){

      digitalWrite(led[i], 1);

      }

maka ketika kondisi ini sesuai maka program akan menyalakan semua LED sejenak dan langsung mematikan semua LED secara bersamaan.

3. Flowchart dan Listing Program [kembali]

a. Flowchart

Arduino Master

Arduino Slave

b. Listing Program
Arduino Master

//master

int sw_pd[] = {2,3,4,5};

int sw_pu[] = {10,11,12,13};

int i, sw_on_pd, sw_on_pu, SW_PD[4], SW_PU[4];

void setup() {

  Serial.begin(9600);

  for(i=0; i<4; i++){

    pinMode(sw_pd[i], INPUT);

  }

  for(i=0; i<4; i++){

    pinMode(sw_pu[i], INPUT_PULLUP);

  }

}

void penjumlahan(){

  for(i=0; i<4; i++){

  SW_PD[i] = digitalRead(sw_pd[i]);

  }

  for(i=0; i<4; i++){

  SW_PU[i] = digitalRead(sw_pu[i]);

  }

  sw_on_pd = SW_PD[0] + SW_PD[1] + SW_PD[2] + SW_PD[3];

  sw_on_pu = SW_PU[0] + SW_PU[1] + SW_PU[2] + SW_PU[3];

}

void loop() {

  penjumlahan();

  if (sw_on_pd == 1 && sw_on_pu == 0){

    Serial.write('R');

    delay(1000);

  }

  else if (sw_on_pd == 4 && sw_on_pu == 3){

    Serial.write('B');

    delay(1000);

  }

  else{

    Serial.write('0');

    delay(1000);

  }

}

Arduino Slave

//slave

int led[] = {2,3,4,5,6,7,8,9};

int i;

void setup() {

  Serial.begin(9600);

  for(i=0; i<8; i++){

    pinMode(led[i], OUTPUT);

  }

}

void loop() {

  if (Serial.available()){

    char message = Serial.read();

    if (message == 'R'){

      for(i=0; i<9; i++){

      digitalWrite(led[i], 1);

      digitalWrite(led[i-1], 0);

      delay(100);

      }

    }else if (message == 'B'){

      for(i=0; i<8; i++){

      digitalWrite(led[i], 1);

      }

      delay(100);

      for(i=0; i<8; i++){

      digitalWrite(led[i], 0);

      }

    }else if (message == '0'){

      for(i=0; i<8; i++){

      digitalWrite(led[i], 0);

      }

    }

  }

}

4. Kondisi [kembali]

4 switch dalam pull-down & 4 switch dalam pull-up, 1 switch pull-down dan 4 switch pull up mengaktifkan running led, 4 switch pull down dan 1 switch pull up mengaktifkan blinking led

5. Video Simulasi [kembali]

6. Download File [kembali]

Download HTML klik disini

Download Rangkaian Proteus klik disini

Download Program Arduino Master klik disini

Download Program Arduino Slave klik disini

Download Video klik disini

Download Datasheet Arduino klik disini

Modul 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Pendahuluan

2. Tujuan

3. Alat dan Bahan

4. Dasar Teori

5. Percobaan

Percobaan

a. Tugas Pendahuluan 1
b. Tugas Pendahuluan 2
c. Laporan Akhir 1
d. Laporan Akhir 2

*Klik teks untuk menuju

Modul III

PWM, ADC, dan Interrupt

1. Pendahuluan [Kembali]

1. Asistensi dilakukan 3x dengan lama pertemuan 20 menit (Rabu, Kamis, Jumat)
2. Praktikum dilakukan 1x dengan lama pertemuan 60 menit (Selasa)
3. Laporan akhir (format sesuai dengan isi blog) dikumpulkan pada hari Kamis

2. Tujuan [Kembali]

1. Memahami prinsip kerja PWM pada mikrokontroler
2. Memahami prinsip kerja ADC pada mikrokontroler
3. Memahamai prinsip Interupt pada mikrokontroler
4. Menggunakan PWM dan ADC pada Arduino

3. Alat dan Bahan [Kembali]

A. Alat

a) Instrument

1. Power Supply

Gambar 1. Power Supply

 B. Bahan

1. Potensiometer

Gambar 2. Potensiometer



a) Komponen Lainnya

1. Mikrokontroler

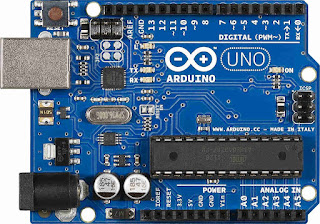

Gamabar 7. Arduino Uno

4. Dasar Teori [Kembali]

A. Universal Asynchronous Receiver Transmitter (UART)

UART (Universal Asynchronous Receiver-Transmitter) adalah bagian perangkat keras komputer yang menerjemahkan antara bit-bit paralel data dan bit-bit serial. UART biasanya berupa sirkuit terintegrasi yang digunakan untuk komunikasi serial pada komputer atau port serial perangkat periperal.

Cara Kerja Komunikasi UART

Data dikirimkan secara paralel dari data bus ke UART1. Pada UART1 ditambahkan start bit, parity bit, dan stop bit kemudian dimuat dalam satu paket data. Paket data ditransmisikan secara serial dari Tx UART1 ke Rx UART2. UART2 mengkonversikan data dan menghapus bit tambahan, kemudia di transfer secara parallel ke data bus penerima.

B. Serial Peripheral Interface (SPI)

Serial Peripheral Interface ( SPI ) merupakan salah satu mode komunikasi serial synchrounous kecepatan tinggi yang dimiliki oleh ATmega 328. Komunikasi SPI membutuhkan 3 jalur yaitu MOSI, MISO, dan SCK. Melalui komunikasi ini data dapat saling dikirimkan baik antara mikrokontroller maupun antara mikrokontroller dengan peripheral lain di luar mikrokontroler.

MOSI : Master Output Slave Input Artinya jika dikonfigurasi sebagai master maka pin MOSI sebagai output tetapi jika dikonfigurasi sebagai slave maka pin MOSI sebagai input.

MISO : Master Input Slave Output Artinya jika dikonfigurasi sebagai master maka pin MISO sebagai input tetapi jika dikonfigurasi sebagai slave maka pin MISO sebagai output.

SCLK : Clock Jika dikonfigurasi sebagai master maka pin CLK berlaku sebagai output tetapi jika dikonfigurasi sebagai slave maka pin CLK berlaku sebagai input.

SS/CS : Slave Select/ Chip Select adalah jalur master memilih slave mana yang akan dikirimkan data.

Cara Kerja Komunikasi SPI

Sinyal clock dialirkan dari master ke slave yang berfungsi untuk sinkronisasi. Master dapat memilih slave mana yang akan dikirimkan data melalui slave select, kemudian data dikirimkan dari master ke slave melalui MOSI. Jika master butuh respon data maka slave akan mentransfer data ke master melalui MISO.

C. Inter Integrated Circuit (I2C)

Inter Integrated Circuit atau sering disebut I2C adalah standar komunikasi serial dua arah menggunakan dua saluran yang didisain khusus untuk mengirim maupun menerima data. Sistem I2C terdiri dari saluran SCL (Serial Clock) dan SDA (Serial Data) yang membawa informasi data antara I2C dengan pengontrolnya.

Cara Kerja Komunikasi I2C

Pada I2C, data ditransfer dalam bentuk message yang terdiri dari kondisi start, Address Frame, R/W bit, ACK/NACK bit, Data Frame 1, Data Frame 2,  dan kondisi Stop.

Kondisi start dimana saat pada SDA beralih dari logika high ke low sebelum SCL.

Kondisi stop dimana saat pada SDA beralih dari logika low ke high sebelum SCL.

R/W bit berfungsi untuk menentukan apakah master mengirim data ke slave atau meminta data dari slave. (logika 0 = mengirim data ke slave, logika 1 = meminta data dari slave)

ACK/NACK bit berfungsi sebagai pemberi kabar jika data frame ataupun address frame telah diterima receiver.

D. ARDUINO

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.

Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :

Microcontroller                                           ATmega328P

Operating Voltage                                      5 V

Input Voltage (recommended)                   7 – 12 V

Input Voltage (limit)                                  6 – 20 V

Digital I/O Pins                                          14 (of which 6 provide PWM output)

PWM Digital I/O Pins                                6

Analog Input Pins                                       6

DC Current per I/O Pin                              20 mA

DC Current for 3.3V Pin                            50 mA

Flash Memory                                            32 KB of which 0.5 KB used by bootloader

SRAM                                                        2 KB

EEPROM                                                   1 KB

Clock Speed                                               16 MHz

BAGIAN-BAGIAN ARDUINO UNO

POWER USB
Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

POWER JACK
Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

Crystal Oscillator
Kristal ini digunakan sebagai layaknya detak jantung pada Arduino.
Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

Reset
Digunakan untuk mengulang program Arduino dari awal atau Reset.

Digital Pins I / O
Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

Analog Pins
Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

LED Power Indicator
Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.

E. LED

LED adalah suaatu semikonduktor yang memancarkan cahaya,  LED mempunyai kecenderungan polarisasi. LED mempunyai kutub positif dan negatif (p-n) dan hanya akan menyala bila diberikan arus maju. Ini dikarenakan LED terbuat dari bahan semikonduktor yang hanya akan mengizinkan arus listrik mengalir ke satu arah dan tidak ke arah sebaliknya. Bila LED diberikan arus terbalik, hanya akan ada sedikit arus yang melewati  LED. Ini menyebabkan LED tidak akan mengeluarkan emisi cahaya.

F. Resistor

Resistor merupakan komponen penting dan sering dijumpai dalam sirkuit Elektronik. Boleh dikatakan hampir setiap sirkuit Elektronik pasti ada Resistor. Tetapi banyak diantara kita yang bekerja di perusahaan perakitan Elektronik maupun yang menggunakan peralatan Elektronik tersebut tidak mengetahui cara membaca kode warna ataupun kode angka yang ada ditubuh Resistor itu sendiri.

Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :

Tabel Kode Warna Resistor

Perhitungan untuk Resistor dengan 4 Gelang warna :

Cara menghitung nilai resistor 4 gelang

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2

Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)

Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak = Toleransi 10%

Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Perhitungan untuk Resistor dengan 5 Gelang warna :

Cara Menghitung Nilai Resistor 5 Gelang Warna

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan angka langsung dari kode warna Gelang ke-3
Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.

 Contoh-contoh perhitungan lainnya :

Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi

Cara menghitung Toleransi :
2.200 Ohm dengan Toleransi 5% =
2200 – 5% = 2.090
2200 + 5% = 2.310
ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm

G. Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan rangkaian elektronika ataupun kebutuhan pemakainya. Sebuah Potensiometer (POT) terdiri dari sebuah elemen resistif yang membentuk jalur (track) dengan terminal di kedua ujungnya. Sedangkan terminal lainnya (biasanya berada di tengah) adalah Penyapu (Wiper) yang dipergunakan untuk menentukan pergerakan pada jalur elemen resistif (Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen Resistif inilah yang mengatur naik-turunnya Nilai Resistansi sebuah Potensiometer.

H. Power Supply

Dalam bahasa Indonesia, Power Supply berarti Sumber Daya. Fungsi dari power supply adalah memberikan daya arus listrik ke berbagai komponen. Sumber energi listrik yang berasal dari luar masih berbentuk alternating current (AC). Ketika energi listrik masuk ke power supply, maka energi listrik akan dikonversi menjadi bentuk direct current (DC). Daya DC inilah yang kemudian disalurkan ke semua komponen yang ada di dalam chasing komputer agar dapat bekerja.
