OPAMP

 1. TUJUAN

-Memahami dan mengetahui Rangkaian Pengering Tangan Otomatis
-Dapat menjelaskan prinsip kerja Rangkaian Pengering Tangan Otomatis
-Mengaplikasikan Rangkaian Pengering Tangan Otomatis pada rangkaian

2. ALAT DAN BAHAN

a. Resistor

Resistor adalah sebagai penghambat arus listrik yang mengalir suatu rangkaian elektronik.  Resistor yang dipakai ialah 330, 100, dan 10k.

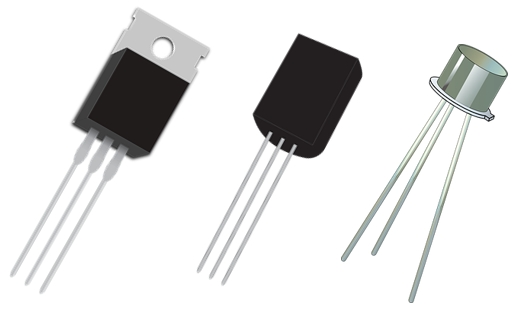

b. NPN

Spesifikasi:

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus danpenyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya.

c. Baterai

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik.

d. Infra Red

Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR).

 Spesifikasi :

- Board Power Supply: 3 – 5 V
- Range: 2cm to 30cm
- Angle: 35 degrees
- Power LED: Illuminates when power is applied
- Obstacle LED: Illuminates when obstacle is detected
- Distance Adjust: Adjust detection distance. CCW decreases distance. CW increases distance.

Module interface specification:
VCC: 3v-12v power supply(can directly connect to 5v or 3.3v microcontroller)
GND: Connect GND
OUT: board digital output interface (0 and 1)

e. LED

LED merupakan suatu komponen elektronika yang terbuat dari bahan semikonduktor dan dapat memancarkan cahaya apabila arus listrik melewatinya. LED (Ligth-Emitting Diode) memiliki fungsi utama dalam dunia elektronika sebagai indikator atau sinyal indikator/lampu indikator. Contohnya dapat kita jumpai pada rangkaian-rangkaian elektronika led digunakan sebagai indikator ON/OFF.

f. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

g. Opamp

 Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Terminal yang terdapat pada Simbol Op-Amp (Operational Amplifier/penguat operasional) diantaranya adalah :

1. Masukan non-pembalik (Non-Inverting) +
2. Masukan pembalik (Inverting) –
3. Catu daya negatif -V
4. Catu daya positif +V
5. Keluaran Vout

h. Touch Sensor

Spesifikasi :

1. Tegangan kerja: 2v s/d 5.5v (optimal 3v)
2. Output high VOH: 0.8VCC (typical)
3. Output low VOL: 0.3VCC (max)
4. Arus Output Pin Sink (@ VCC 3V, VOL 0.6V): 8mA
5. Arus Output pin pull-up (@ VCC=3V, VOH=2.4V): 4mA
6. Waktu respon (low power mode): max 220ms
7. Waktu respon (touch mode): max 60ms
8. Ukuran: 24x24x7.2mm

3.DASAR TEORI

       Dalam kehidupan sehari-hari , sebagian dari kita mengetahui bahwasanya di toilet mall, bioskop, dll kadang dijumpai alat pengering tangan otomatis. Rangkaian ini digunakan karena tampak praktis dalam penggunaanya, dengan metode melaetakkan telapak tangan pada tempa yang sudah diberitahu.

       Komponen led inframerah atau infra red (IR) pada dasarnya adalah led yang memancarkan sinar infra merah dengan panjang gelombang tertentu.

4. PERCOBAAN

4.1 Langkah-Langkah

1. Letakkan komponen dari library pada alat dan bahan ke skema rangkaian

2. Sambungkan setiap kabel pada rangkaian tersebut

3. Masukkan program file sensor pada sensor tersebut

4. Rangkaian sudah dapat diuji

4.2 Rangkaian Simuasi

4.2.1 Foto Rangkaian

4.2.2 Prinsip Kerja

      Ketika pancaran radiasi infrared tidak terhalang oleh telapak tangan, maka hambatannya menjadi kecil <10k sehingga tegangan pada input komparator menjadi besar dan tegangan outputnya menjadi besar, menyebabkan LED menyala, sehingga tidak ada arus menuju basis transistor yang menyebabkan relay dalam keadaan Open Circuit.

      Ketika telapak tangan menghalangi pancaran radiasi IR LED, menyebabkan arus menuju basis dan mengaktifkan relay dari mode Open Circuit menjadi mode Short Circuit, Kipas berputar karena mendapatkan pasokan listrik DC yang mengalir dari pin pole relay.

4.3 Video

4.4 Download
